Anschlussplan für den original Honda OEM Motor; produziert vom Markenhersteller Huawei.

Achtung! Vor dem ersten Starten Öl auffüllen, wir empfehlen Castrol RS 10-60.

Dieses Öl schützt mit grossem Abstand mehr vor Verschleiss als Mineralische Öle,

ein Durchrutschen der Kupplungen von 110 ccm Motoren, die von uns geliefert werden

ist nicht möglich, da alle unsere Kupplungen auf dem neusten Stand sind.

Auf den ersten 500 km sollte der Motor nur im mittlerer Drehzahlbereich gefahren werden.




Anpassen des Polraddeckels (falls nötig); 12 V Honda Seitendeckel sind ebenfalls verwendbar:

Alten Deckel auf den neuen legen, überstehenden Rand anzeichnen und absägen.

Wir empfehlen, den hinteren Teil der Schaltwippe entfernen, da bei dem Motor ein Motorradgetriebe eingebaut ist.

Die Klammer am Entlüftungsschlauch muss eventuell entfernt werden (z.B. Monkey, ZB )

Kabelbelegungsplan für den Honda OEM Dream 110 und Win 110 Motor 80 W





Das Licht kann auch ohne Verwendung einer Batterie betrieben werden!

Ø  Alle orginalen 6 V und 12 V Kabelbäume und Zündspulen sind ohne Änderungen weiter verwendbar!

Ø  Bei 12 Kabelbäume: das gelbe Kabel (Cockpit) auf schwarz stecken!

Ø  Betrieb des Scheinwerfers über Batterie möglich.

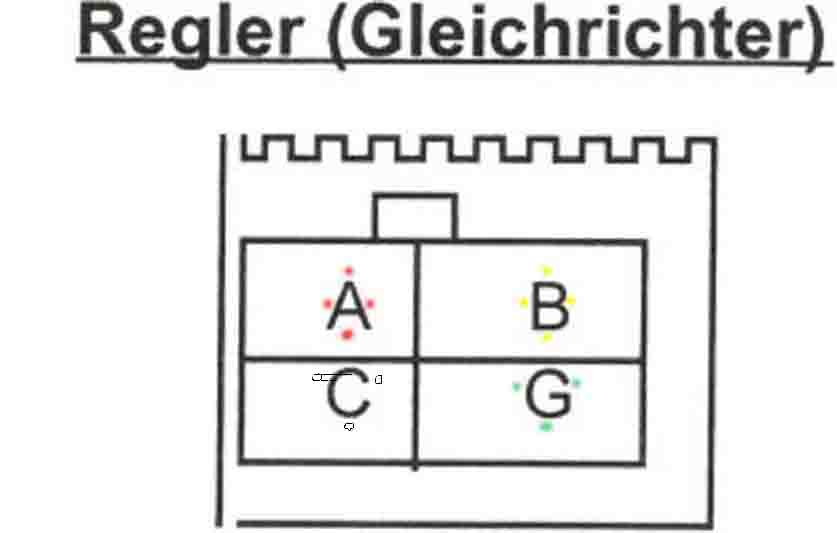

A rot :                   Gleichstrom zum Zündschloss (und Batterie)

B gelb :                  Wechselstrom zum Motor

C weiß :                  Wechselstrom zum Motor

G grün oder grün-weiß: Masse zum Rahmen, Massekabel CDI

Die Kabel mit den entsprechenden Farben an älteren Kabelbaum und Motor anschließen.

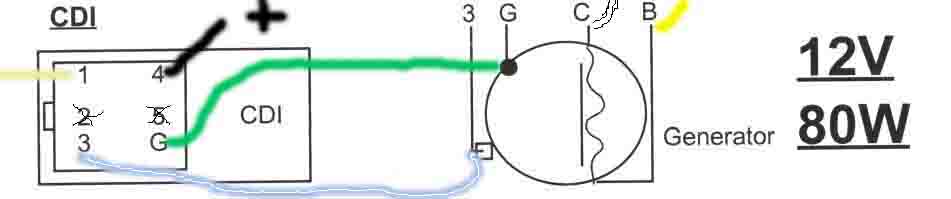

1.     1.schwarz / schwarz –gelb zur Zündspule*) alle org. 6 und 12 V Zündspulen sind verwendbar!

2.    2.ohne

3.    3.blau- weiss Induktivgeber (vom Motor)

4.    4.schwarz/rot -

  1.   (z.B. schwarz vom Stoplichtschalter oder Blinkerrelais)
  1. 5.ohne
  1. G.grün oder grün – weiß Masse zum Rahmen, Massekabel, Regler





*) Bei Fahrzeugen deren originaler Motor mit Unterbrechzündung (6V) ausgestattet war:

dieses Kabel am (zum Motor führend) 4-fach Stecker Ihres Kabelbaumes anschließen

Kabel am Motor( Lichtmaschine)

Hellgrün-rot Neutrallichtschalter

Weitere Farben siehe oben.

Passende 12 V Birnen und Scheinwerfereinsätze für H4 Birnen haben wir im Programm.
