Kurbelwelle


Austausch- Überprüfung- Demontage

1. Zylinderkopf und Zylinder ausbauen.
2. Kupplung komplett ausbauen.
3. Primärantriebszahnrad und Kickstarterfeder ausbauen.
4.Ölpumpe ausbauen.
5.Anschlag und Platte der Gangschaltung ausbauen.
6. Schrauben des linken Kurbelgehäusedeckels lösen und den Deckelabnehmen. Schwungscheibe, Stator und Nockenwellenkette ausbauen.
7.Gummistöpsel abziehen und Anschlagschraube der Gangschaltwalze herausschrauben.
8. Endabtriebskettenrad ausbauen.

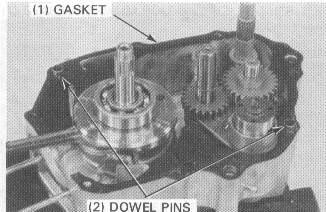

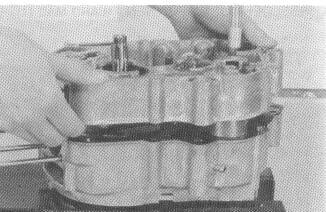

9.Rechten Kurbelgehäusedeckel abnehmen.

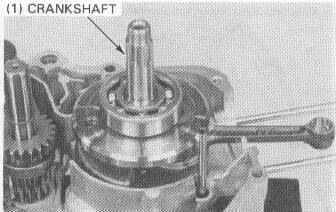

10. Kurbelwelle komplett aus dem Gehäuse herausheben.


Prüfung

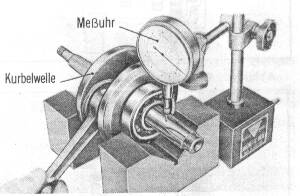

1. Auswuchtung der Kurbelwelle messen.
Kurbelwelle mit den Lagern auf Prismen legen. Kurbelwelle drehen und Schlag
auf beiden Seiten der Kurbelwelle mit einer Meßuhr mit Taster messen.






Meßstelle
Sollmaß
mm
Verschleißgrenze
mm
Linksseitig,
30mm vom Gewicht entfernt
Rechtsseitig
25mm vom Gewicht entfernt
0,015
Auswechseln, oder reparieren, wenn über 0,05

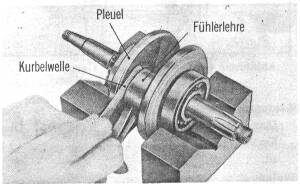

2. Seitenspiel des Pleuels messen.
Seitliches Spiel des Pleuels mit einer Fühlerlehre messen.



Sollmaß mm
Verschleißgrenze mm
0,1-0,35
Auswechseln, wenn über 0,80

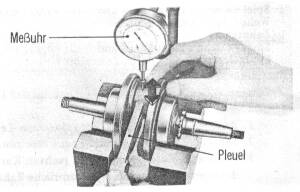

3. Radialspiel des Pleuels am Pleuellager der Kurbelwelle messen.
Spiel des Pleuels am Kurbelwellenlager mit einer Meßuhr messen.




Sollmaß mm
Verschleißgrenze mm
0,0127 max.
Auswechseln, wenn über 0,05

Zusammenbau

Zusammenbau in umgekehrter Reihenfolge der Demontage vornehmen.
