Kolbenbolzen der neuen ST 50
ist wesentlich leichter,
Bolzensicherung möglichst
nur einmal verwenden!
|

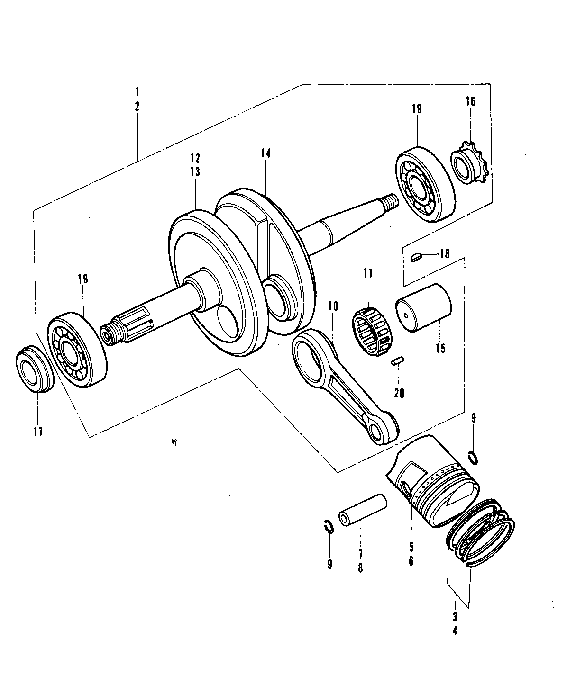

Bild Nr. |
Ersatzteil Nr. |
Bezeichnung |
ST 50 |
ST 70 |
|
1 |
13000-041-030 |
Kurbelwelle kom. |
1 |
|
|
2 |
13000-065-000 |
Kurbelwelle kom. |
1 |
|
|
3 |
13000-098-000 |
Kurbelwelle kom |
|
1 |
|
|
13010-036-000 |
Kolbenringe STD |
1 |
|
|
|
13020-036-000 |
Kolbenringe o.25 |
1 |
|
|
|
13030-036-000 |
Kolbenringe 0.50 |
1 |
|
|
|
13040-036-000 |
Kolbenringe 0.75 |
1 |
|
|
|
13050-036-000 |
Kolbenringe 1.00 |
1 |
|
|
4 |
13010-087-003 |
Kolbenringe STD |
|
1 |
|
|
13020-087-003 |
Kolbenringe 0.25 |
|
1 |
|
|
13030-087-003 |
Kolbenringe 0.50 |
|
1 |
|
|
13040-087-003 |
Kolbenringe 0.75 |
|
1 |
|
|
13050-087-003 |
Kolbenringe 1.00 |
|
1 |
|
5 |
13101-036-010 |
Kolben STD |
1 |
|
|
|
13102-036-010 |
Kolben 0.25 |
1 |
|
|
|
13103-036-010 |
Kolben 0.50 |
1 |
|
|
|
13104-036-010 |
Kolben 0.75 |
1 |
|
|
|
13105-036-010 |
Kolben 1.00 |
1 |
|
|
6 |
13101-087-000 |
Kolben STD |
|
1 |
|
|
13102-467-000 |
Kolben 0.25 |
|
1 |
|
|
13103-087-000 |
Kolben 0.50 |
|
1 |
|
|
13104-087-000 |
Kolben 0.75 |
|
1 |
|
|
13105-087-000 |
Kolben 1.00 |
|
1 |
|
7 |
13111-036-000 |
Kolbenbolzen |
1 |
|
|
8 |
13111-087-000 |
Kolbenbolzen |
|
1 |
|
9 |
13115-001-000 |
Bolzensicherung |
2 |
2 |
|
10 |
13201-036-000 |
Pleuelstange |
1 |
1 |
|
11 |
13211-035-000 |
Nadellager |
1 |
1 |
|
12 |
13310- 035-050 |
Hubwange recht |
1 |
|
|
|
13310 065-000 |
Hubwange rechts |
1 |
|
|
14 |
13321-041-020 |
Hubwange links |
1 |
1 |
|
|
13321-088-010 |
Hubwange links |
1 |
|
|
13 |
13310-087-000 |
Hubwange rechts |
|
1 |
|
15 |
13381-035-010 |
Hubzapfen |
1 |
1 |
|
16 |
14311-035-000 |
Steuerkettenantrieb |
1 |
1 |
|
17 |
22911-035-010 |
Hülse 17mm |
1 |
1 |
|
18 |
90741-035-000 |
Keil |
1 |
1 |
|
19 |
91001-035-000 |
Kugellager6304 |
2 |
2 |
|
|
96100-63040 |
Kugellager 6304 |
2 |
2 |
|
20 |
91101-001-030 |
Nadel 2.5x10 |
22 |
22 |
